管式加熱爐的結構

山東博宇重工科技有限公司是生產管式加熱爐的廠家，不是貿易公司中間商，設備直接從廠家到您廠內，質量有保障，價格也更實。

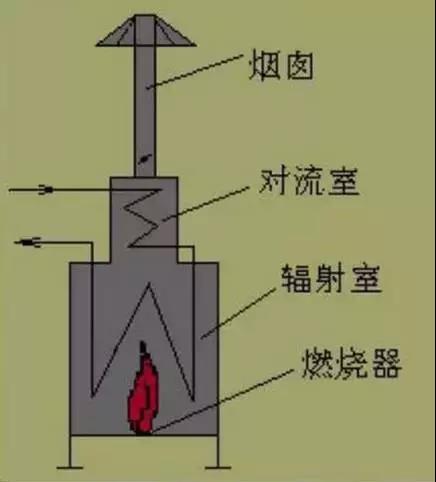

管式加熱爐根據結構形式的不同，可分為列管式加熱爐、蛇管式加熱爐、盤管式加熱爐、立管式加熱爐等。下面以應用較廣的管式加熱爐為例，介紹加熱爐的結構。管式加熱爐（或稱管式爐）是加熱爐的一種，一般由四個部分組成，即輻射室（爐膛）、對流式、煙囪和燃燒設備（火嘴）。 輻射室又稱爐膛。

從燃燒器噴出的燃燒料在輻射室內燃燒，由于火焰溫度很高（可達1500—1800℃），因此不能讓火焰直接沖刷爐管，熱量主要以輻射方式傳達。加熱爐負荷的70左右在輻射室內傳遞。

離開輻射室的煙氣溫度多控制在700—900℃左右。這么高溫的煙氣還有很大熱量應該利用，所以往往要設置對流式。對流室內，高溫煙氣以對流方式將熱量傳給對流管內的流動油品。對流室比輻射室小，但較窄較高。有時在對流室內可以加幾排蒸汽管或熱水管，提供生產或生活上所需的蒸汽或熱水。為了提高傳熱效果，可將對流管做成釘頭管或翅片管。另外，對流管內油品與管外煙氣的流動方向相反，以提高煙氣與油品的溫差，從而提高傳熱效果。

煙囪的作用是提高抽力，將煙氣排入大氣中。煙囪可以布置在爐頂或爐體旁，可以單獨使用或共同使用一個煙囪。一般煙氣離開對流室的溫度為300—400℃，可以用空氣預熱器來回收其中一部分熱量，使煙氣溫度降低到200℃左右，再進入煙囪排走，以提高加熱爐的熱效率。煙氣的排出一般依靠自然通風，即利用煙囪內高溫煙氣的密度比煙囪外空氣輕而產生的抽力，將煙氣排入大氣。煙囪越高，抽力越大。煙道內加一塊調節擋板，稱為煙道擋板，通過調節擋板的開度，可控制抽力的大小，從而保證輻射室內合適的負壓，使火焰不至于外泄，保證按全操作。

加熱爐的燃燒器俗稱火嘴。在加熱爐中，火嘴是主要的一種部件。加熱爐的火嘴種類很多，輸油用加熱爐的火嘴通常在輻射室的側壁、底部或頂部，供給燃燒所用的燃料和空氣。
