可拆式螺旋板換熱器

1.可拆卸螺旋板式換熱器簡介

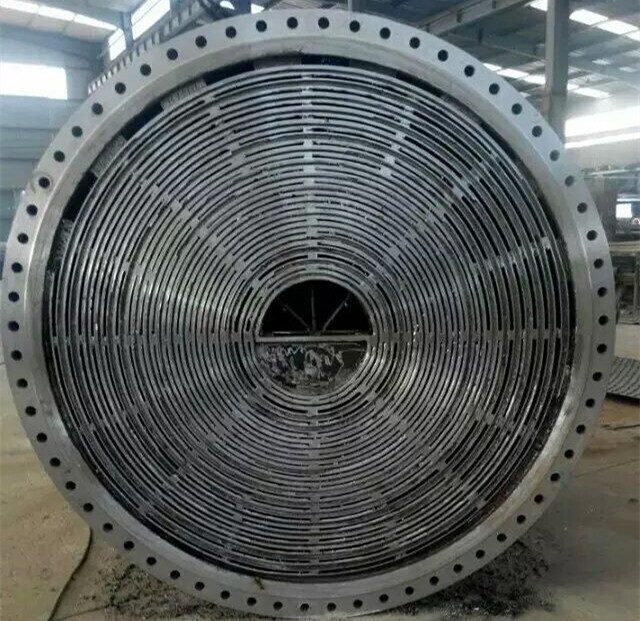

為達到方便清洗的意圖，可拆式螺旋通道，一端打開，用平板蓋和墊片密封，以避免流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓才能，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接收和切向接收兩種。

2.可拆卸螺旋板式換熱器結構原理

可拆卸板式換熱器是由許多沖壓有波紋薄板按固定間隔，四周經過墊片密封，并用結構和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和聚集管，同時又合理地將冷熱流體分隔，使其分別在每塊板片兩邊的流道中流動，經過板片進行熱交換。

3.可拆卸螺旋板式換熱器應用

在我國，中小型合成氨廠的改換熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器替代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷卻器，選用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有杰出的作用。這種設備用于蒸汽的冷凝和無相變的對流傳熱作用很好，也可用于沸騰傳熱。
